Centre de mesures d'antennes

Le CMA de TDF, pôle d’excellence sur les antennes, l’environnement et la cohabitation radioélectrique

Sommaire

Nos experts réalisent toutes les mesures d’antennes nécessaires à vos projets.

Loin de toutes sources de perturbations électromagnétiques, le CMA (Centre de Mesures d’Antennes) de TDF, situé à Liffré en Ille-et-Vilaine, dispose de plusieurs bases distinctes permettant la caractérisation complète de tous types d’antennes et de structures rayonnantes sur un large spectre de quelques hertz à 50 GHz.

Le CMA apporte son expertise et sa connaissance des technologies innovantes à ses clients pour répondre aux problématiques les plus complexes :

  • diagrammes de rayonnement amplitude/phase,
  • gain, adaptation,
  • découplage, pureté de polarisation et immunité de systèmes.

Prestations sur mesure

Des études complètes pour répondre aux besoins de nos clients

Etudes et Conception

Le CMA conçoit et développe des solutions
antennaires sur mesure pour des applications
tant civiles que militaires sur l’ensemble du
spectre radioélectrique.

  • Etude
  • Prototypes
  • Conception d’antennes

Simulations et Expertises

Le CMA réalise:

  • l’optimisation de positionnement des antennes sur structure porteuse
  • Evaluation des découplages inter-systèmes
  • Prédiction de zone de service sur les bandes
    de fréquences VLF/LF/MF (Ionosphérique,
    ondes de surfaces

Des puissants simulateurs

Nos experts utilisent:

  • des outils de simulation électromagnétique 3D (CST Studio suite – NEC4)
  • des outils de modélisation mécaniques (Solidworks – Autocad)
  • des solutions propriétaires

Une équipe de haut niveau

Composée d’experts techniques, d’ingénieurs et de doctorants, l’équipe du CMA couvre un champ d’expertise unique en France pour répondre à vos problématiques les plus pointues. À l’origine de nombreux brevets, elle conçoit et fait réaliser des antennes innovantes pour ses propres besoins ainsi que pour ses clients dans les domaines de l’audiovisuel, des télécoms, de l’IoT, de la défense et la sécurité.

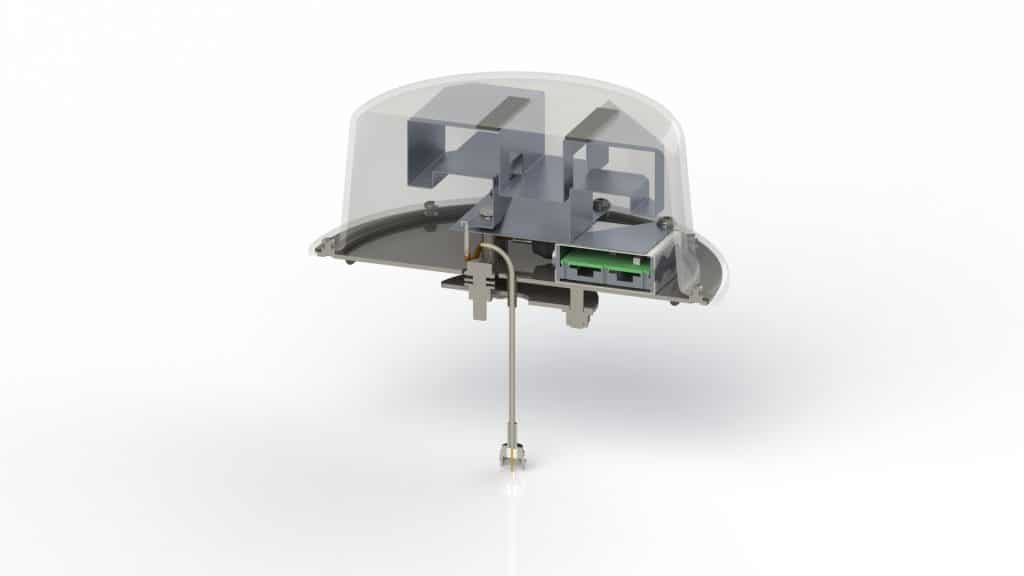

centre mesures antennes etude et conception

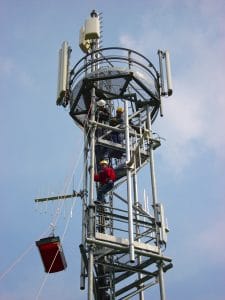

Techniciens installent antenne

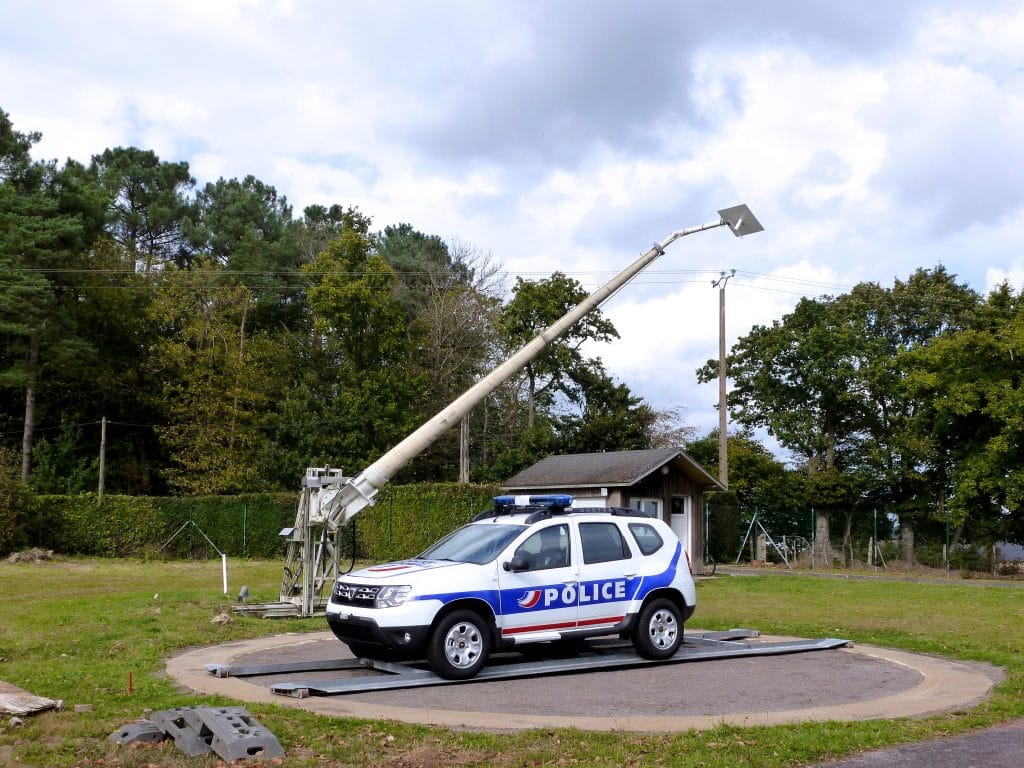

Base multifonctions

30 MHz - 3,8 GH

Le positionneur azimutal enterré et le bras diélectrique rotatif permettent de réaliser des diagrammes horizontaux et verticaux au sein d’un volume hémisphérique au-dessus du sol.

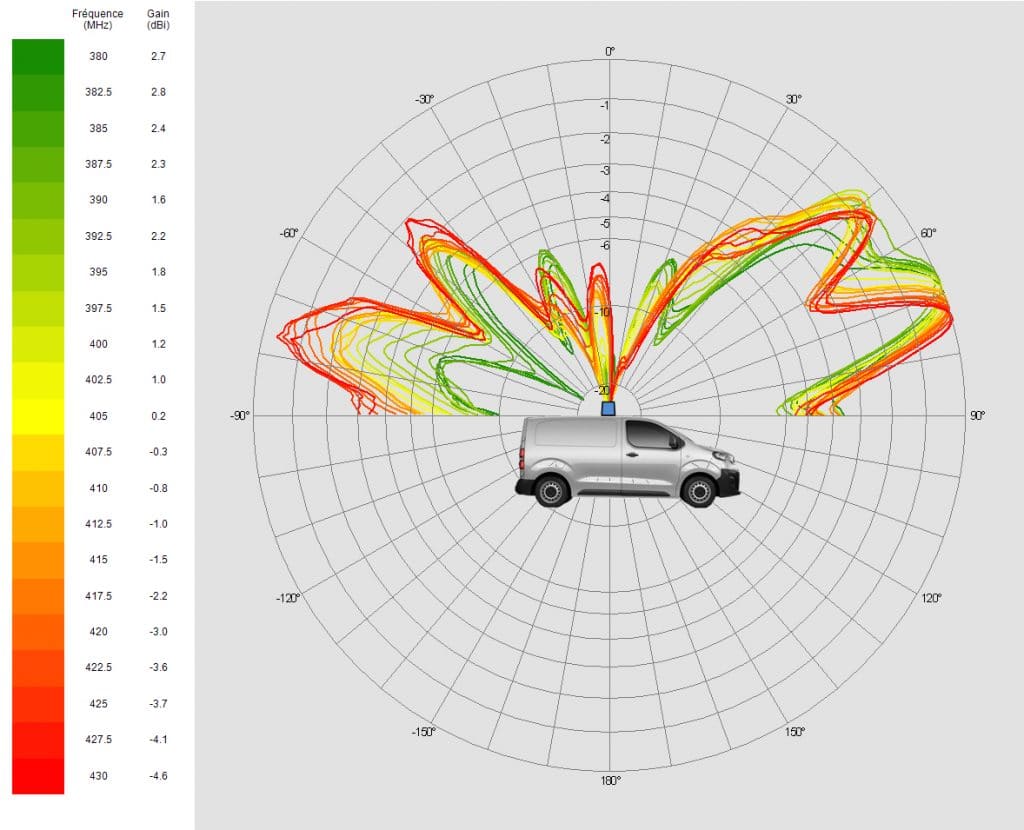

centre mesures antennes base multifonction 1
centre mesures antennes base multifonction 2

Caractéristiques techniques

Capacité maximale : près de 2 tonnes

• Rayon de mesure : 5 mètres
• Supports adaptés interchangeables permettant d’installer
des véhicules (voitures, motos…)
mais aussi des personnes équipées et des structures avec antennes intégrées.

Chambre anéchoïque

1 - 50 GHz

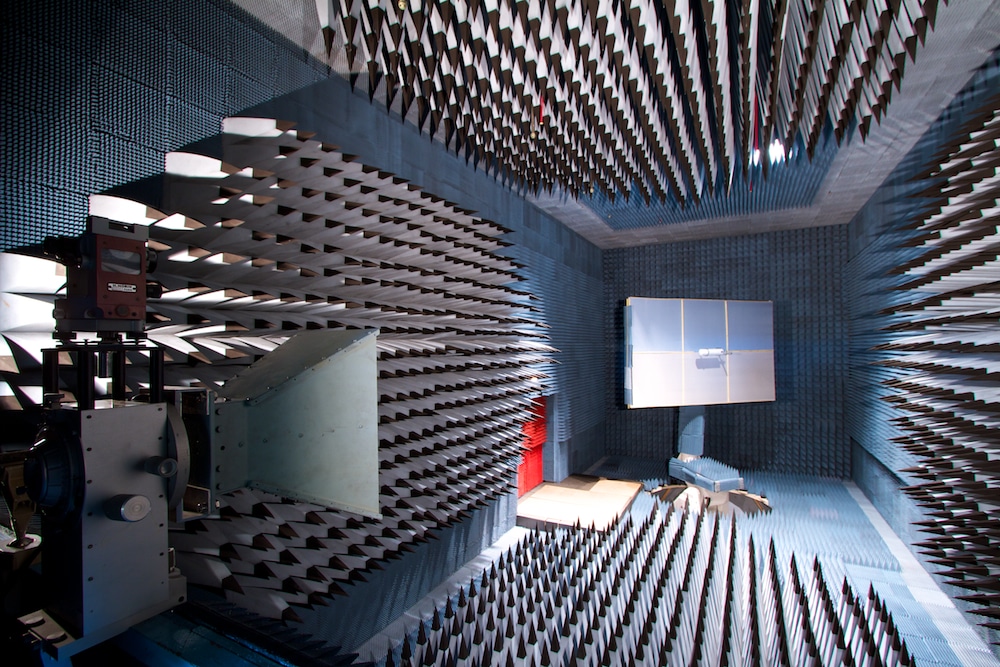

centre mesures antennes chambre anechoique

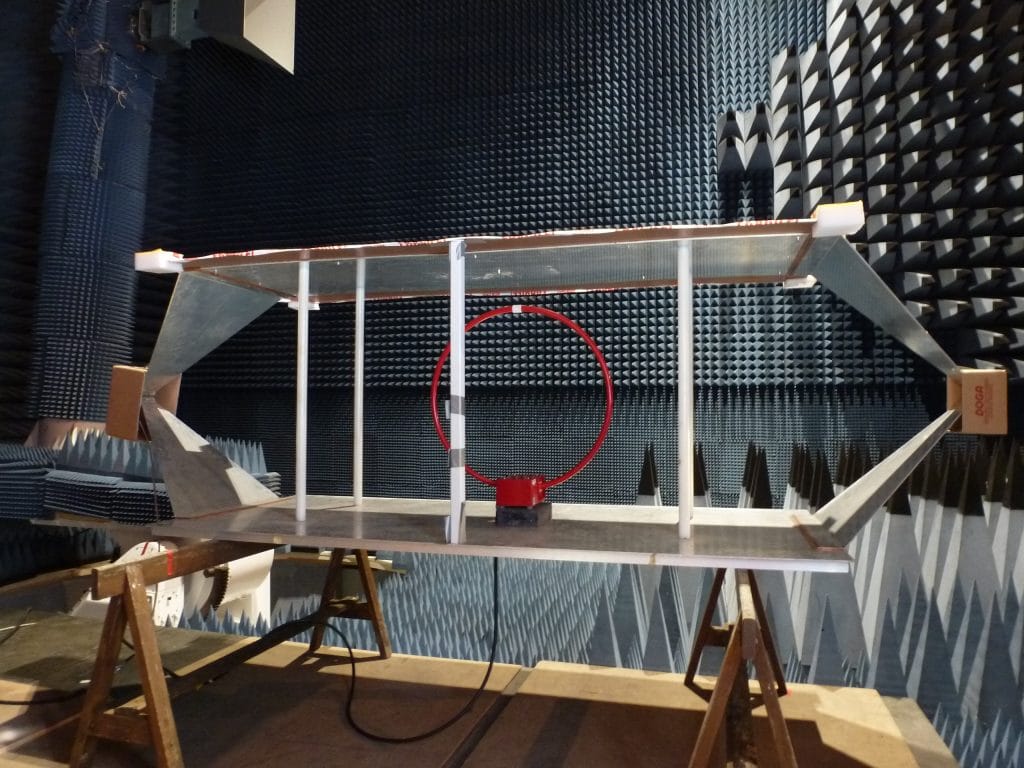

cma chambre anechoique 2

De dimensions respectables, la chambre anéchoïque du
CMA permet la caractérisation d’antennes de 1 GHz à
50 GHz dans un environnement exempt de réflexions
et immunisé contre les perturbations extérieures.

Grâce à sa cellule TEM amovible, la mesure de gain, même
très faible, s’avère possible de quelques hertz à 150 MHz,
tandis que la faradisation complète permet des tests
poussés d’immunité et de sensibilité.

Caractéristiques techniques

Dimensions : 20 m x 9 m x 9 m

• Positionneur 4 axes (azimut, élévation, off set, polarisation)
• Distance de mesure : 15 m
• Environnement exempt de réflexion¹
• Positionneur 4 axes (azimut, élévation, off set, polarisation)
• Faradisation supérieure à 100 dB en onde 2




1 réflectivité meilleure que 40 dB
² Protection de 84 dB @15 kHz en champ magnétique, 120 dB @100 MHz en champ électrique, 110 dB @36 GHz et 90 dB @96 GHz en onde plane

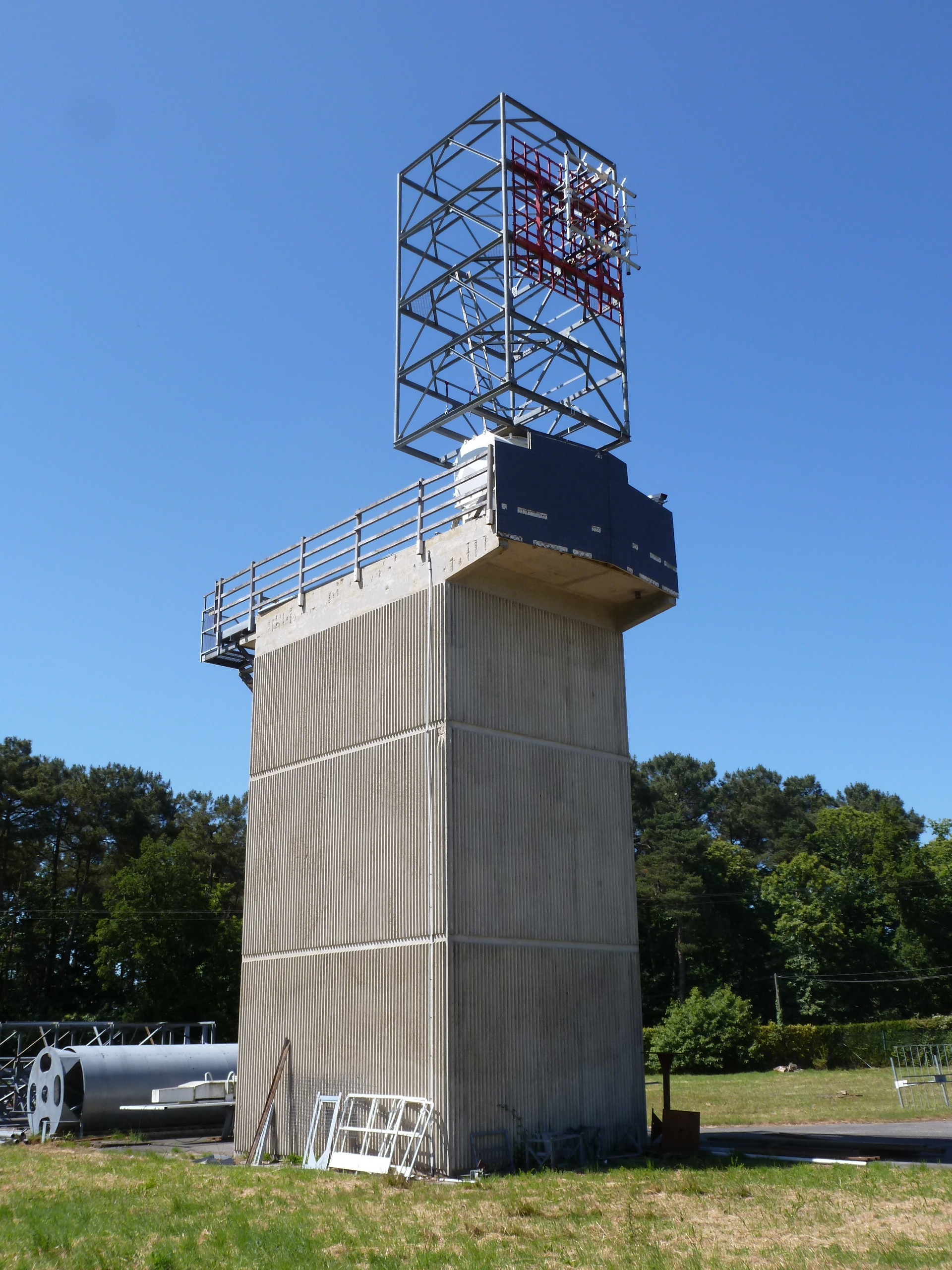

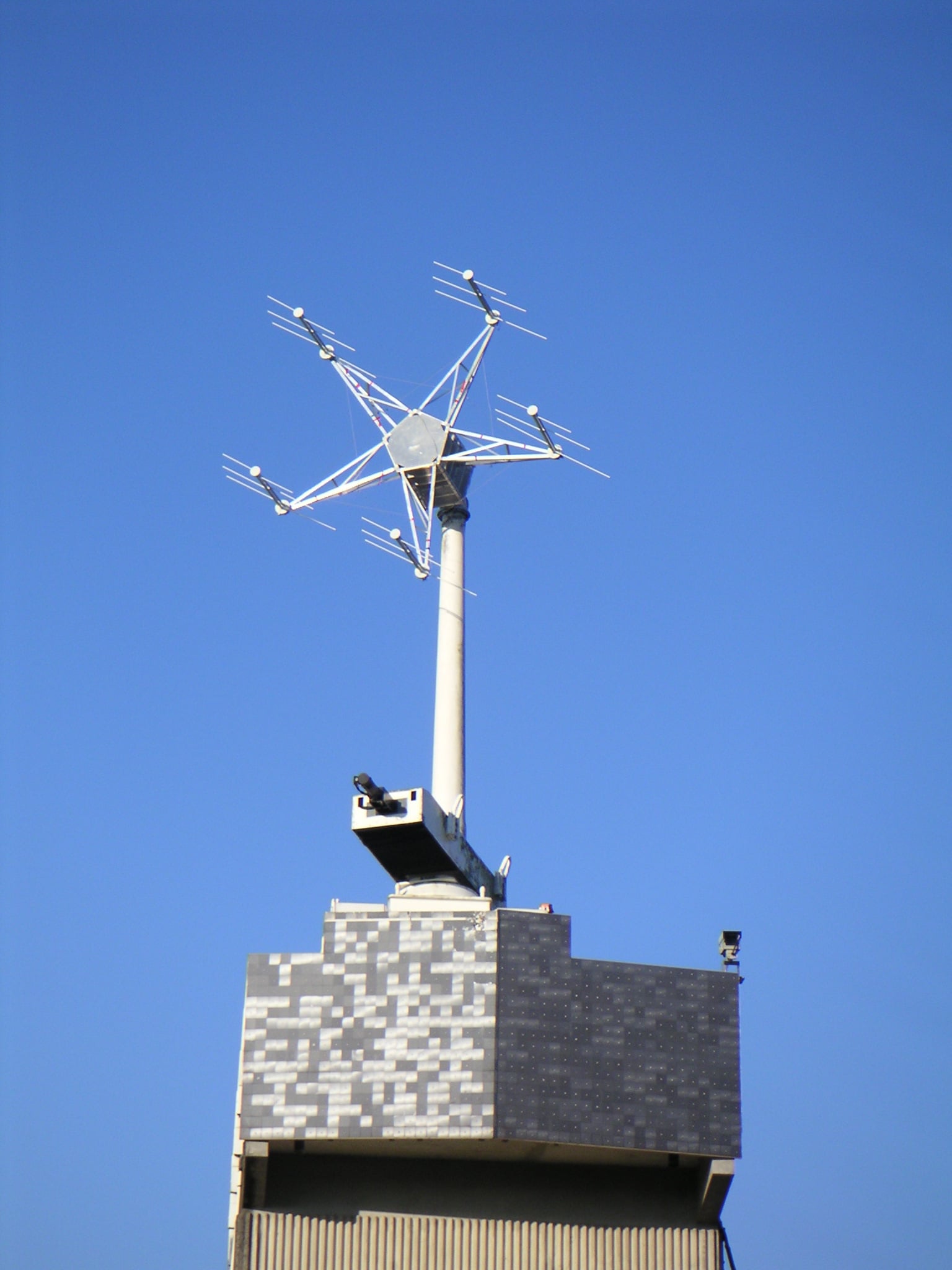

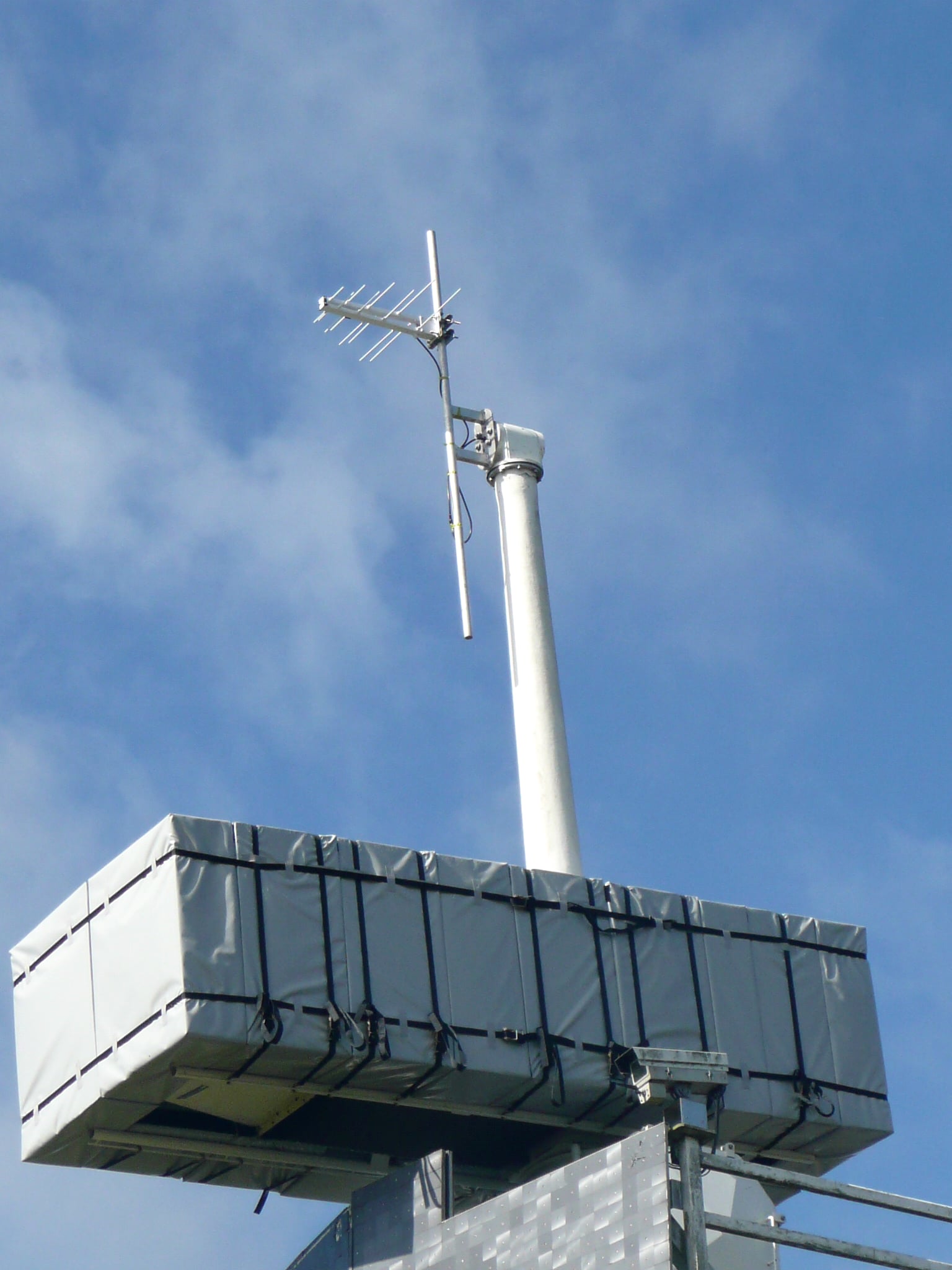

Base à ondes de sol - VHF - UHF

60 MHz - 1 GHz

La base à ondes de sol permet la qualification d’antennes in situ, en présence de leur support, que ce soit des structures du CMA ou externes.

Son principe de fonctionnement assure la mise en phase
entre l’onde directe et l’onde réfléchie sur le sol.

Elle garantit ainsi des conditions de mesures en espace libre.

La mesure des antennes en polarisation oblique ou circulaire est rendue possible grâce au relevé des composantes
horizontales et verticales puis à une conversion post-
mesures.

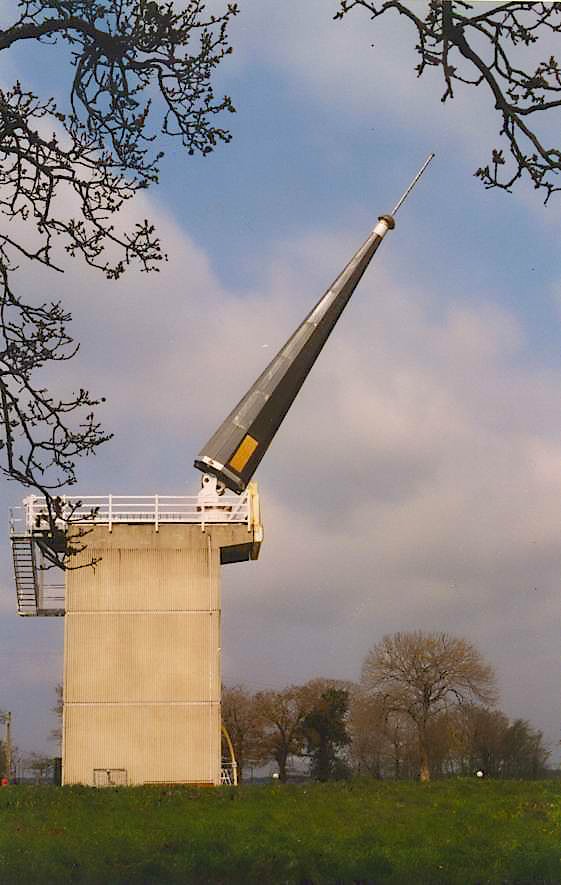

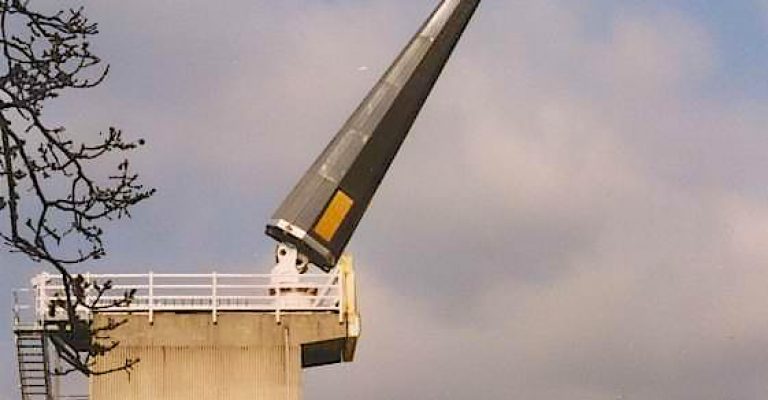

centre mesures antennes base à ondes de sol 4

Mesures par hélicoptère

100 kHz - 1 GHz

Equipé d’un banc de mesure spécifique et homologué pour
des vols ruraux comme urbains, ce dispositif unique permet d’effectuer des relevés de diagrammes de rayonnement
azimutaux (vols circulaires) et en site (vols verticaux droits et en arc) sur l’ensemble du territoire, sur une très large portion du
spectre radioélectrique.

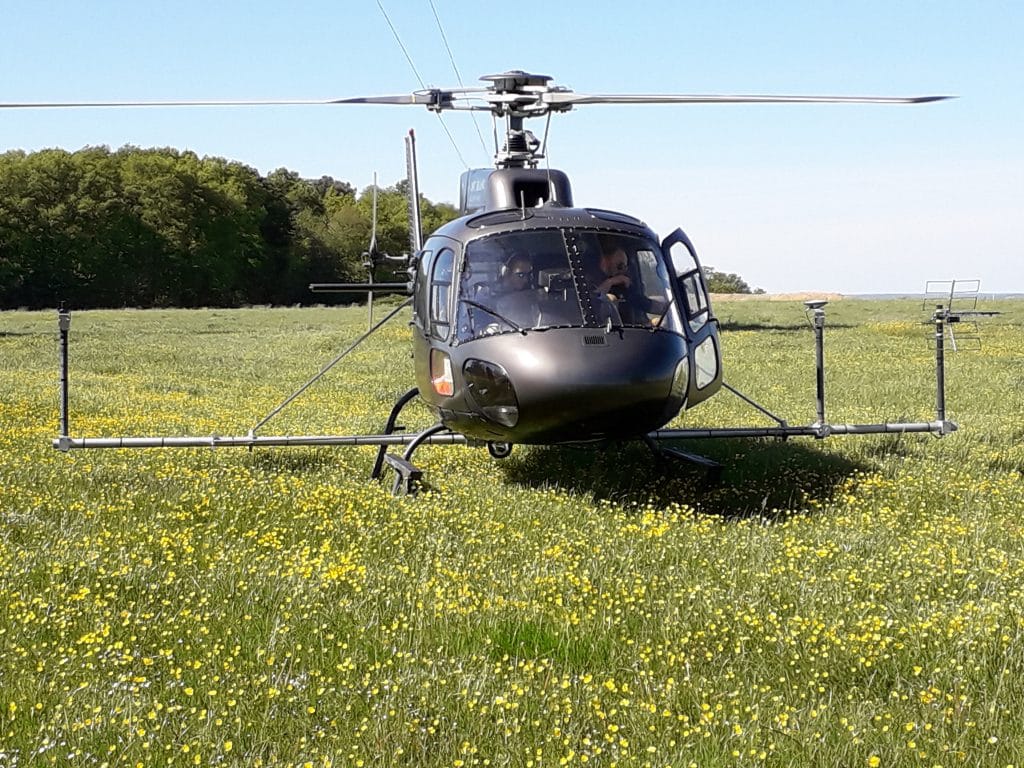

cma mesures par hélicoptere

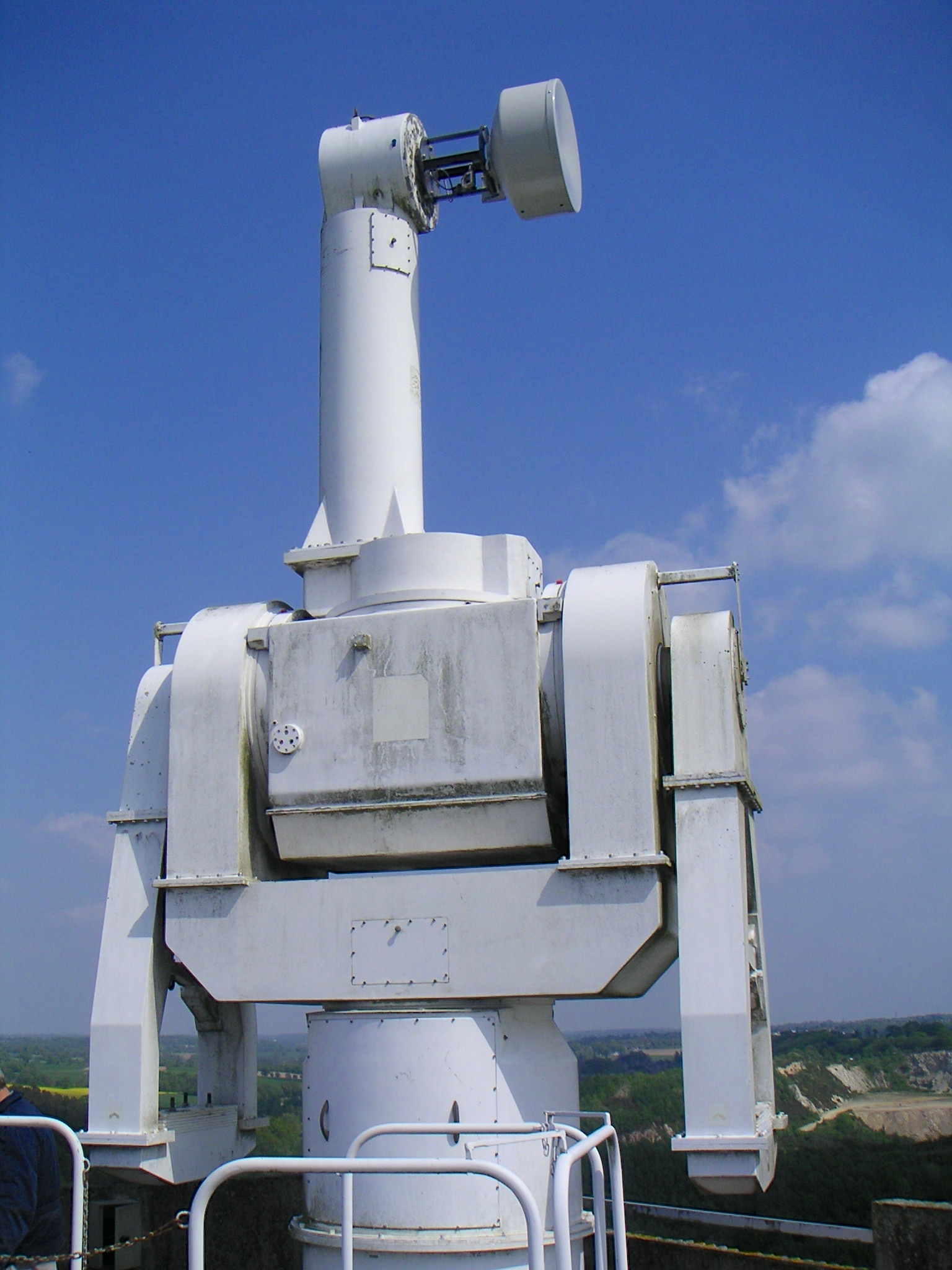

Base hyperfréquence

1- 24 GHz

centre mesures antennes base hyperfrequence 2

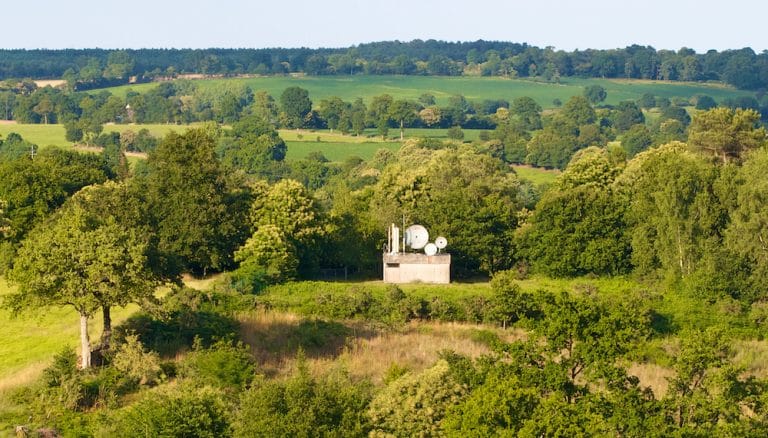

Deux bases distantes, éloignées respectivement de
400 mètres et de 1135 mètres, permettent la mesure
d’antennes hyperfréquences de grandes dimensions
en condition de champ lointain.
Le relief vallonné et la forte directivité
des antennes d’émission (paraboles)
limitent les réflexions.

Caractéristiques techniques

Positionneur 4 axes azimut, élévation, gisement bas et haut, surdimensionné avec capacité de charge de 800 kg.

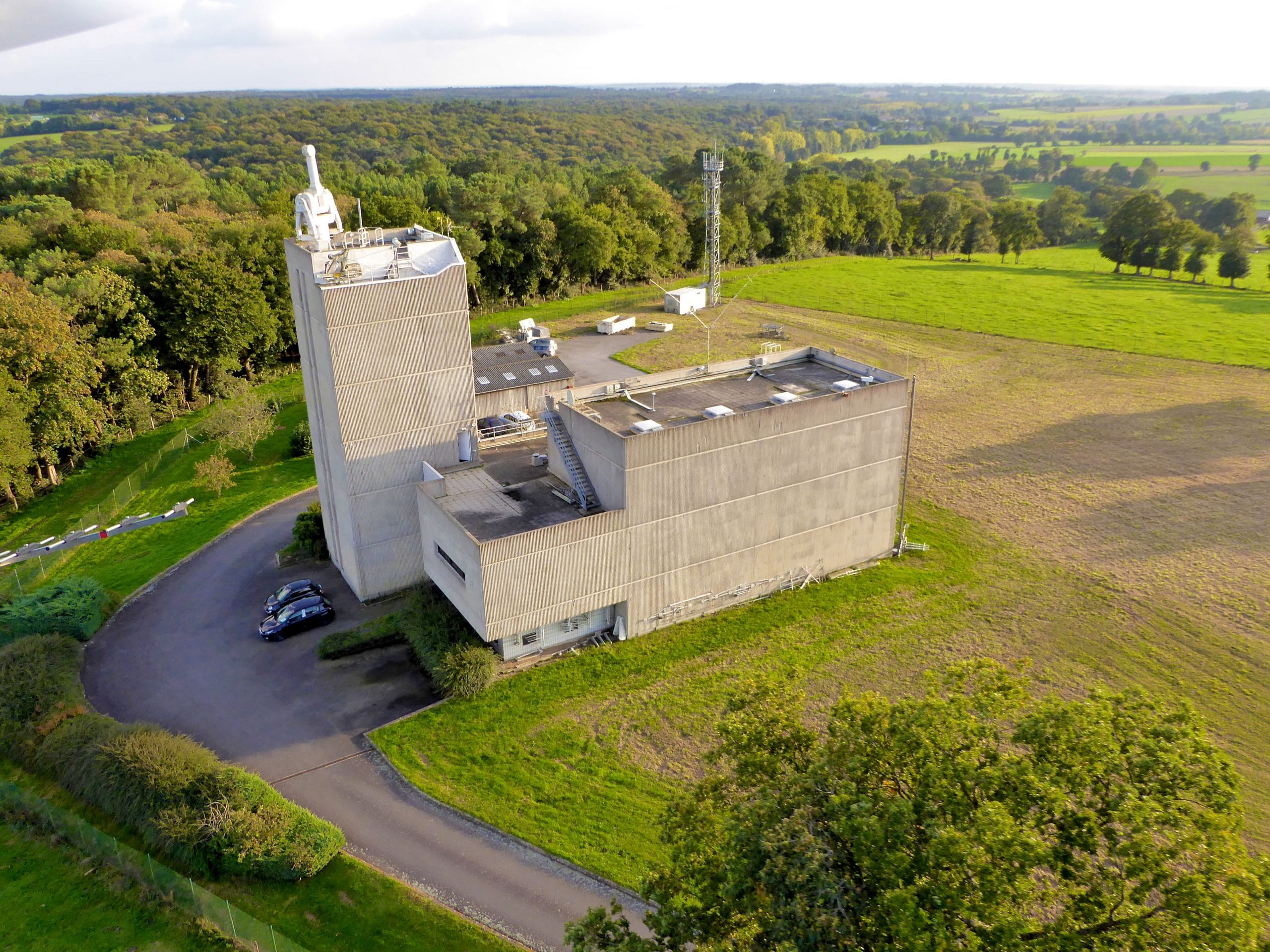

centre mesures antennes base hyperfréquence 1
